Complementos




Complemento Saint-Gobain para la Verificación del CTE-DBHR (sgAcustic)



Descargar

(nueva versión: 12/08/2024)



www.saint-gobain.es/



Descripción



Este complemento permite realizar un análisis de los diferentes elementos constructivos acústicos que componen el edificio, realizando la justificación del Documento Básico de Protección frente al Ruido (CTE DB HR) mediante la opción simplificada, así como la Pre-Calificación Acústica tanto global como parcial del edificio bajo la norma UNE 74201 "Acústica. Esquema de clasificación acústica de edificios".

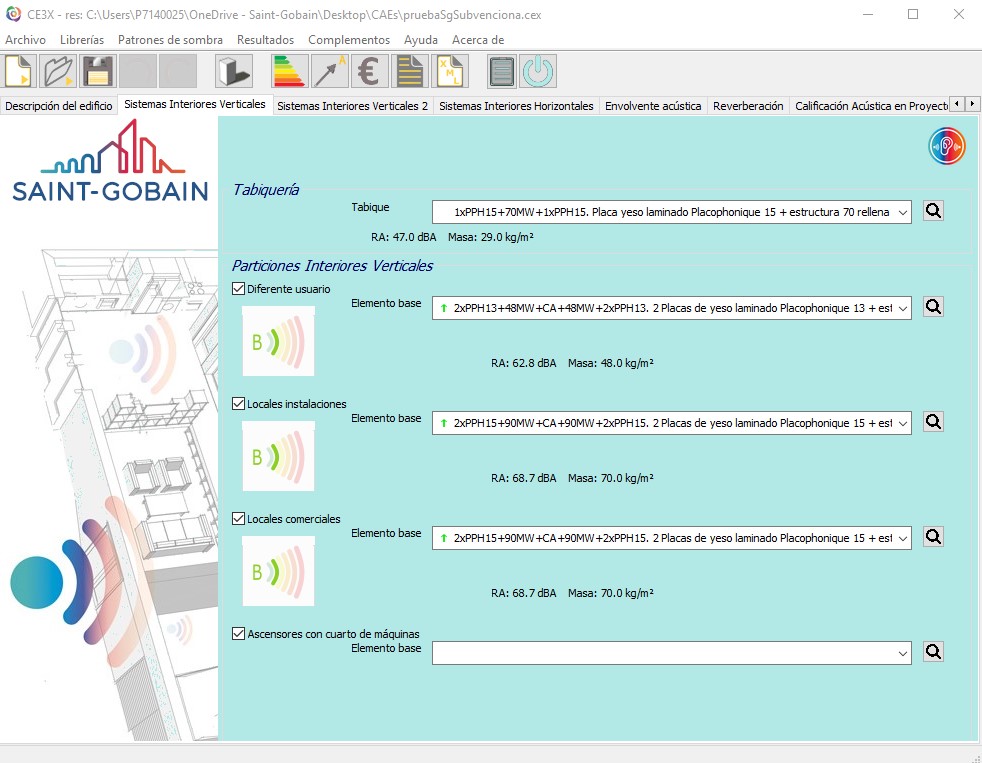

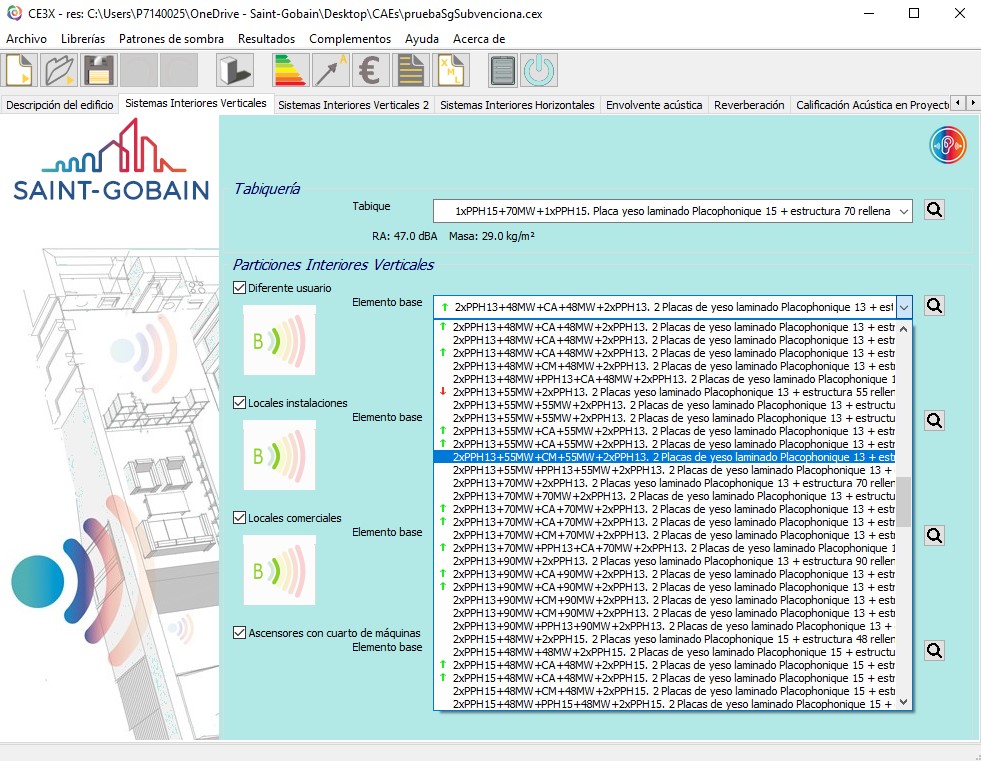

El usuario puede elegir los sistemas constructivos de una base de datos precargada con el Catálogo de Elementos Constructivos del CTE del Instituto Eduardo Torroja y una batería de ensayos Saint-Gobain o crear su propia librería de elementos constructivos acústicos para incluirlos en el proyecto.

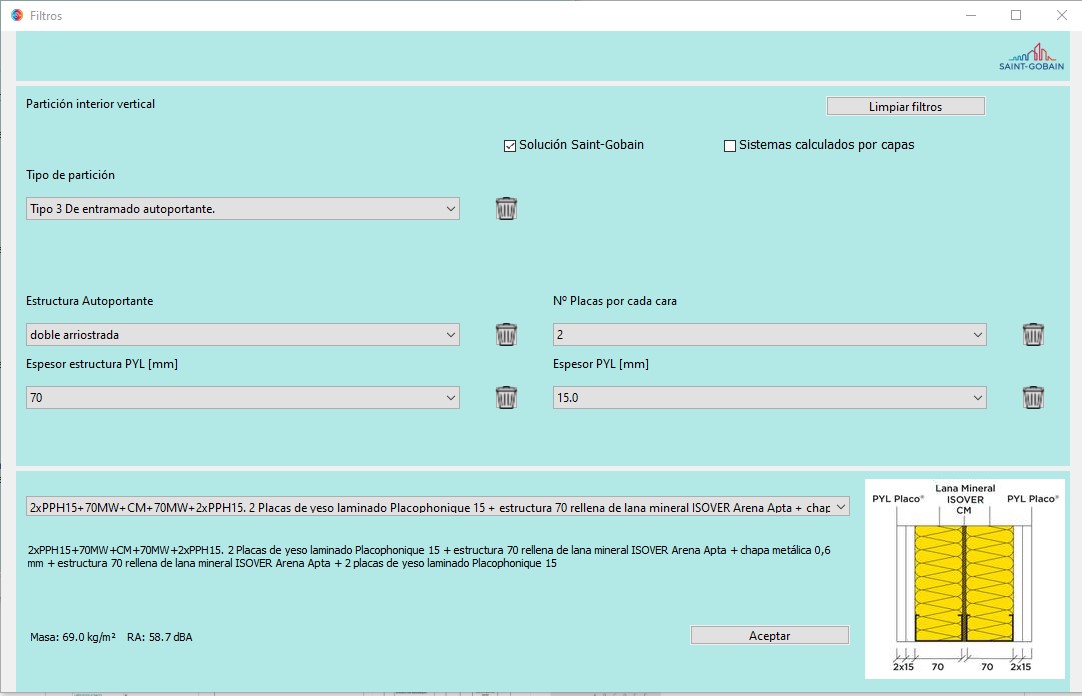

El complemento tiene una serie de filtros que permiten al usuario encontrar la solución más adecuada para el proyecto. Además, ofrece una orientación de la calidad acústica del sistema, dependiendo de la pre-calificación acústica parcial que se vaya a obtener con el mismo.



Finalmente, SGAcustic ofrece los siguientes informes para poderlos incluir en el proyecto:

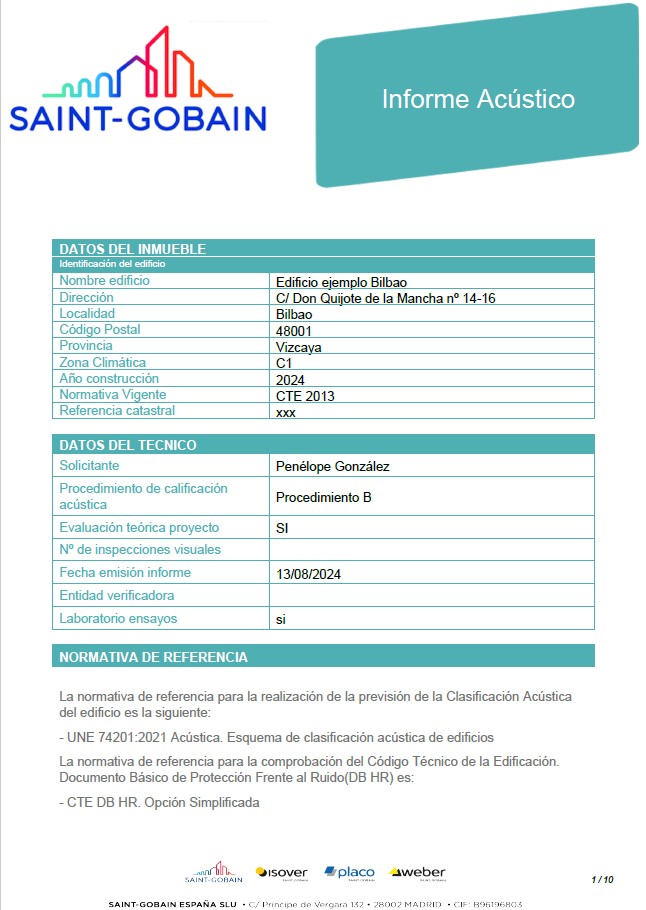

  • Informe acústico

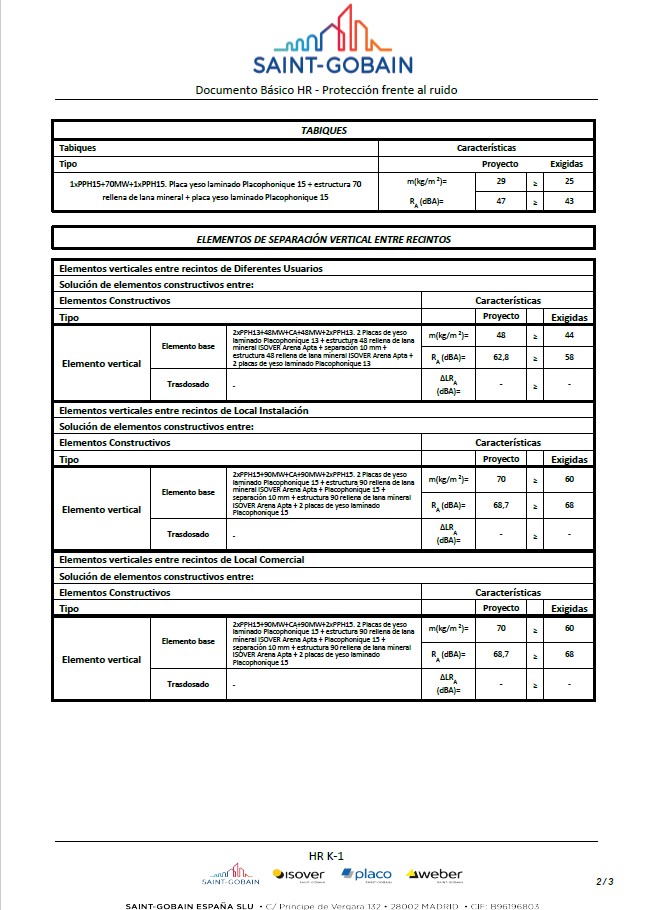

  • Justificación opción simplificada DB HR

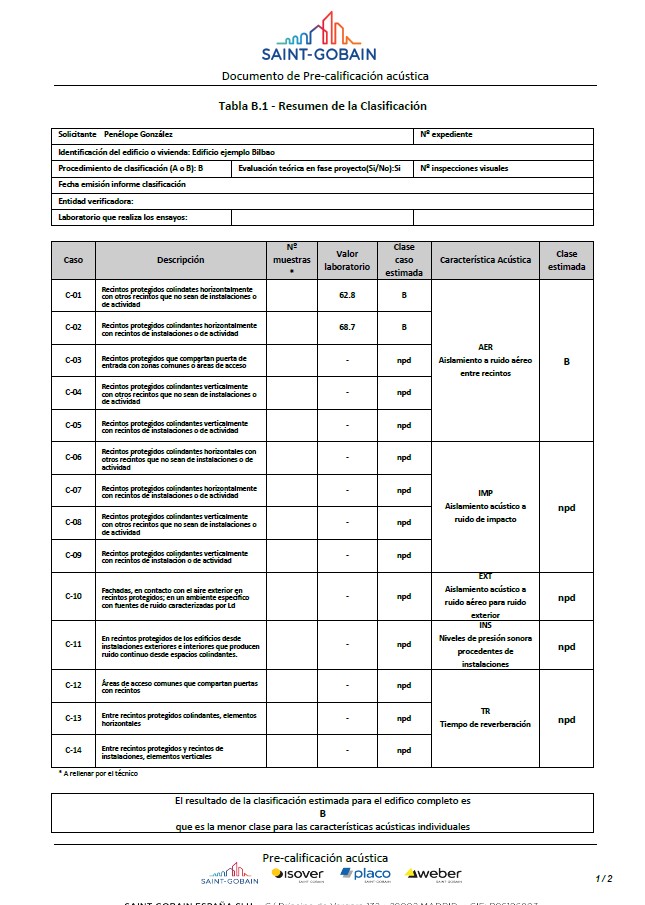

  • Documento pre-calificación acústica UNE 74201

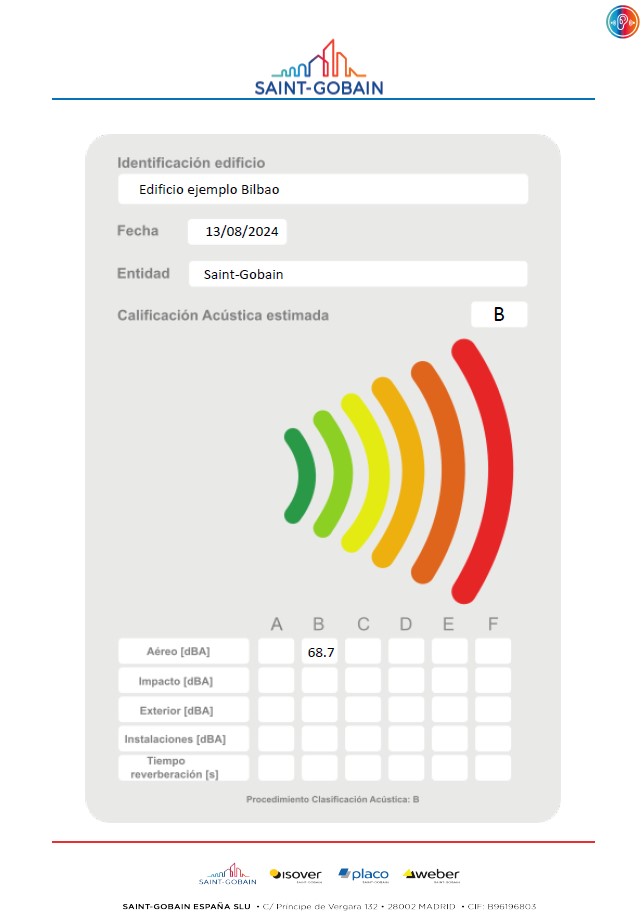

  • Etiqueta acústica





Vídeos

  • Tutorial:



  • CE3X Talks: Calificación acústica y verificación del DB HR:



Manual de usuario:

Manual de usuario

Historial de versiones

  • V 2.3.0.4. Fecha 18/05/2022
  • V 2.3.0.5. Fecha 1/06/2022
  • V 2.3.0.6. Fecha 15/09/2022
  • V 2.3.0.7 Fecha 06/10/2022
  • V 2.3.1.0 Fecha 02/11/2023
    • Incluye el cálculo acústico por capas
    • Incorporación de nuevos sistema
  • V2.3.1.3 Fecha 16/04/2024
    • Corrección de errores
  • V2.3.1.4 Fecha 12/08/2024
    • Cambio en el instalador para facilitar la instalación a usuarios que no tienen permisos de administración
