SG SAVE: Verificación del CTE-HE con EnergyPlus

EnergyPlus es el programa de simulación térmica de los edificios más avanzado que existe. Ha sido desarrollado por DOE (Departamento de Energía de Estados Unidos) y con él se pueden hacer estudios de la demanda y el consumo energético de los edificios.

Desde la publicación de la modificación del CTE - HE en el año 2013, ya no existen programas oficiales para justificar la verificación del cumplimiento, y se puede utilizar cualquier método, siempre y cuando se respeten las condiciones indicadas en dicho documento. En este contexto, la utilización del EnergyPlus resulta especialmente atractiva, no sólo porque nos permite dar cumplimiento al trámite burocrático, sino porque además, nos permite un avanzado análisis del proyecto.

Para que las simulaciones se realicen en el marco establecido por el CTE, desde Efinovatic hemos desarrollado esta herramienta que hemos cedido a Saint-Gobain y que se distribuye bajo el nombre SGSAVE de forma gratuita.

Actualmente SGSAVE se encuentra en trámite de reconocimiento para que sea una herramienta válida también para la certificación energética, cosa que esperamos ocurra antes de diciembre del 2017.







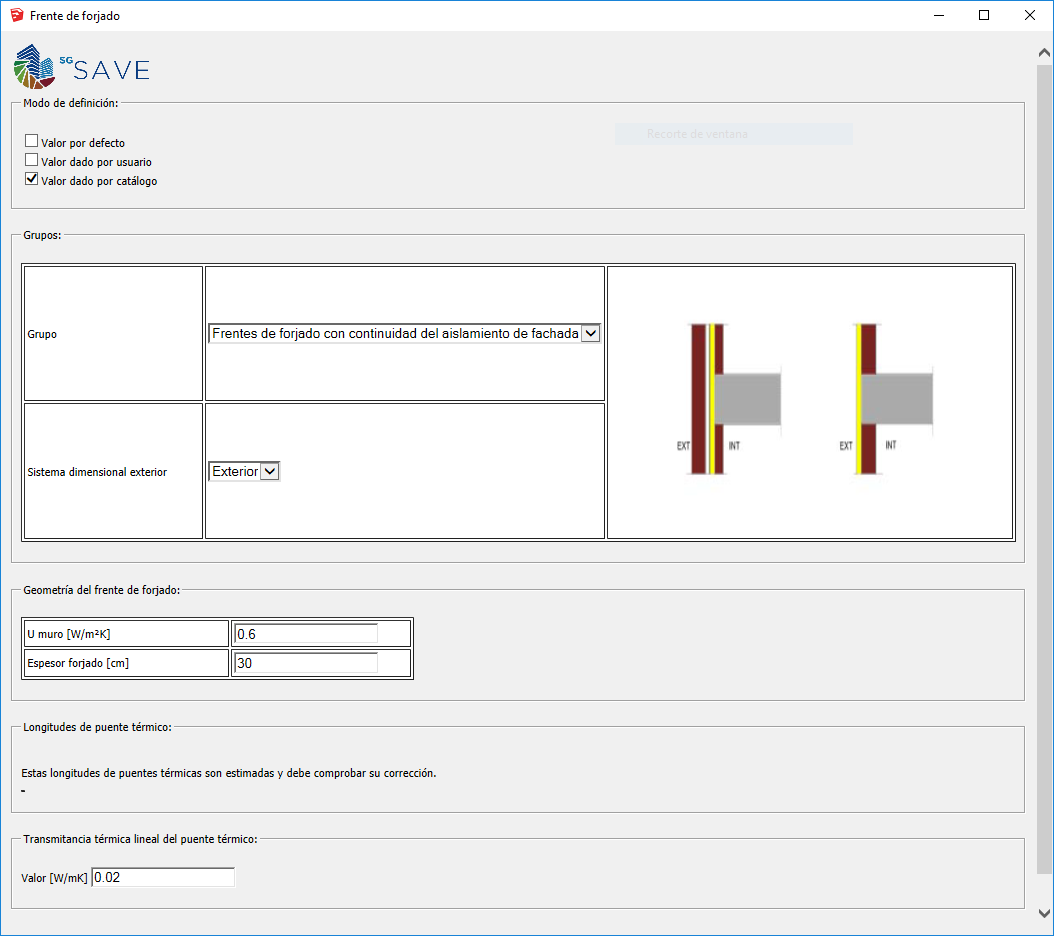

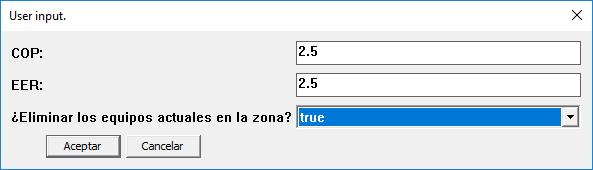

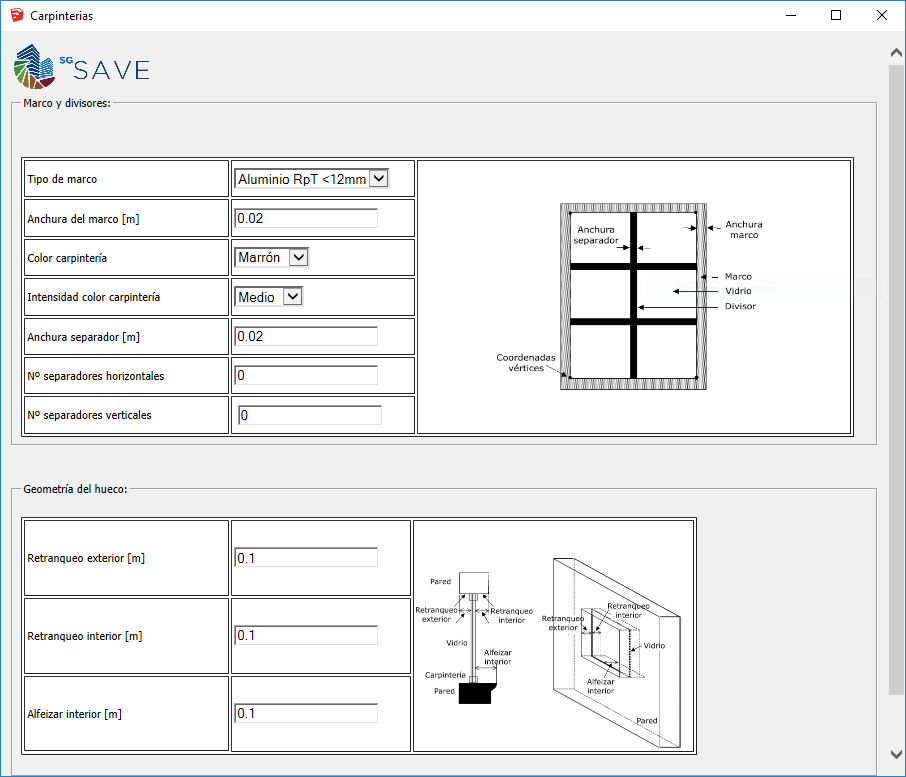

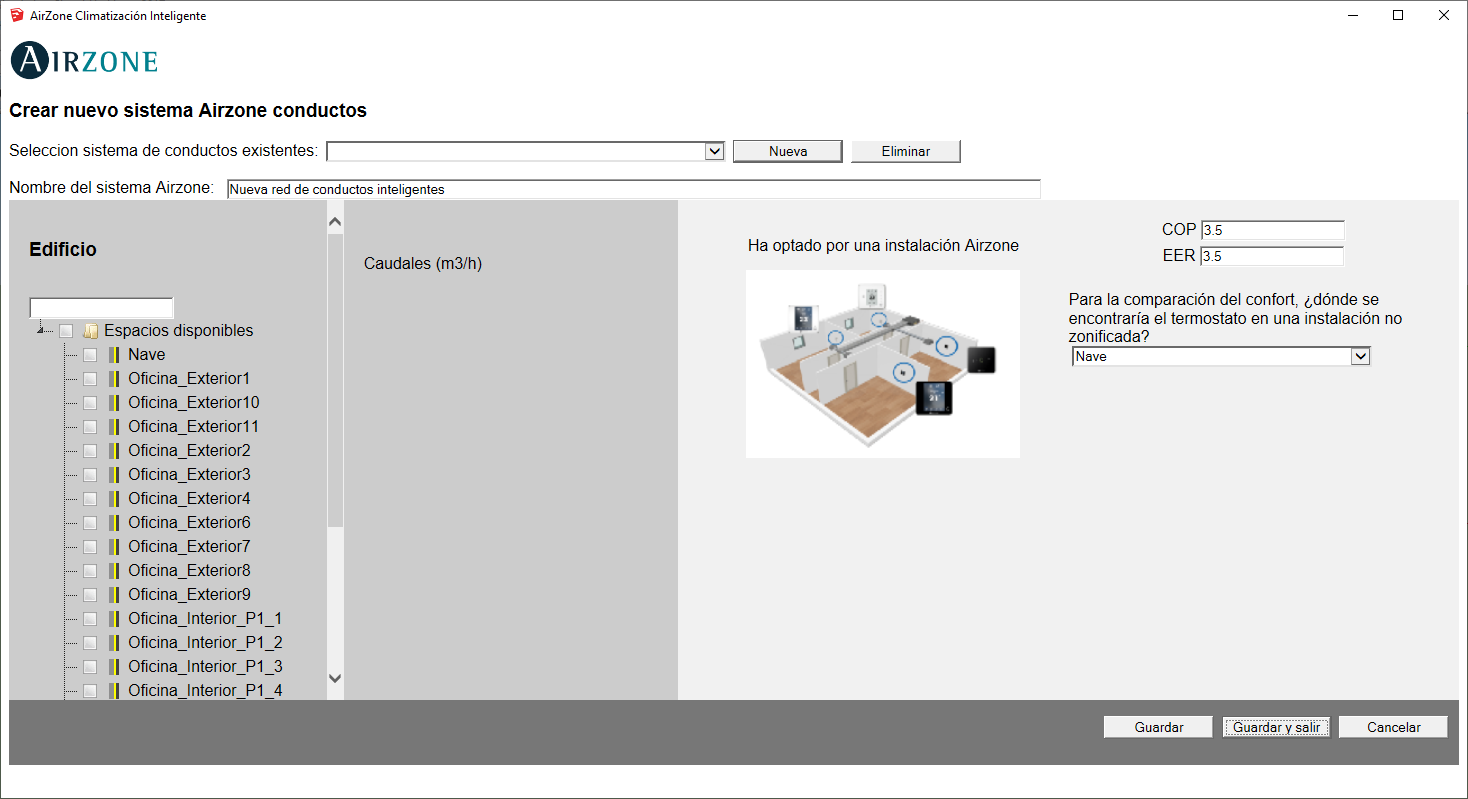

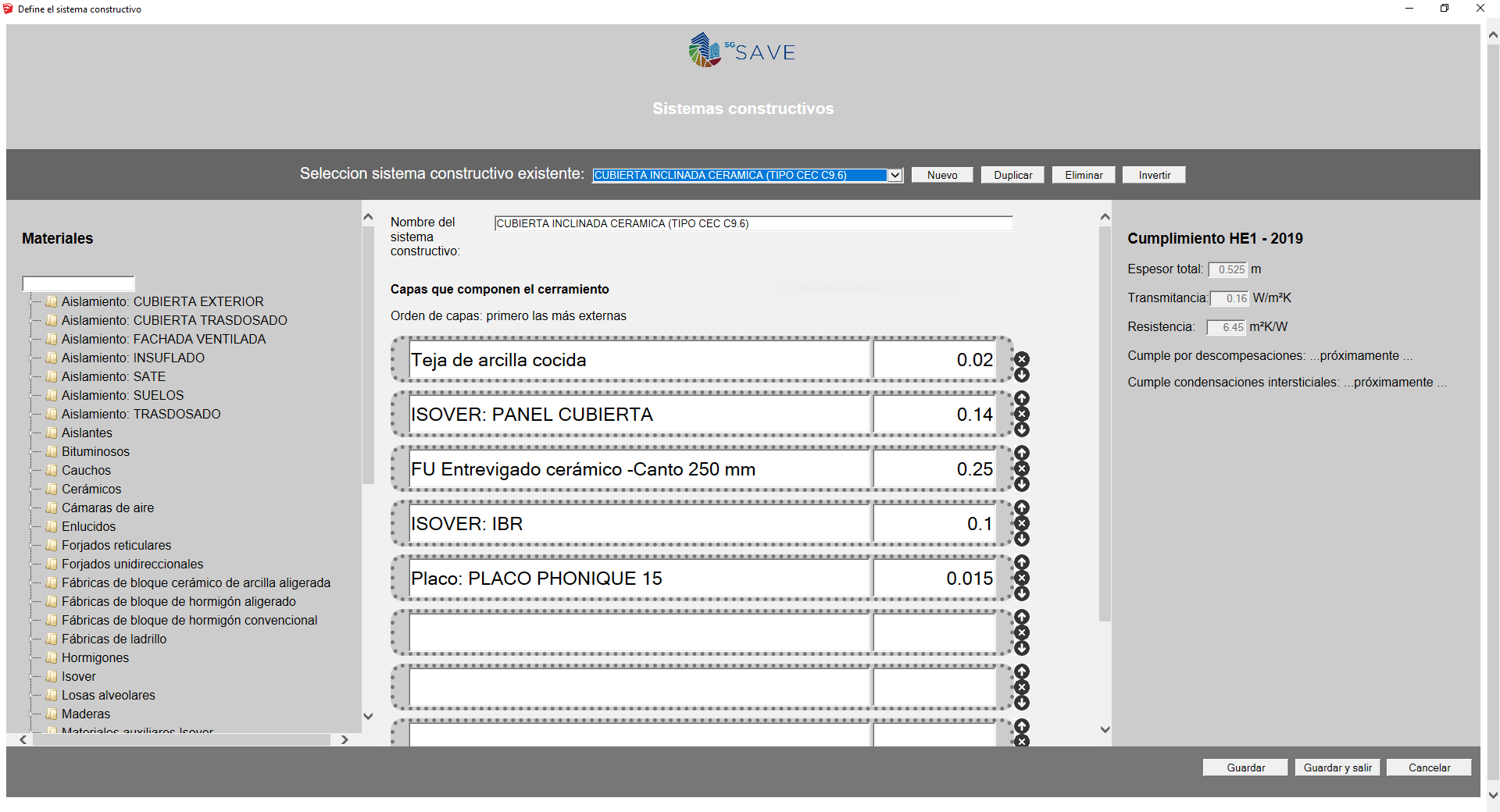

Ventajas de utilizar SG SAVE

Introducción de la geometría

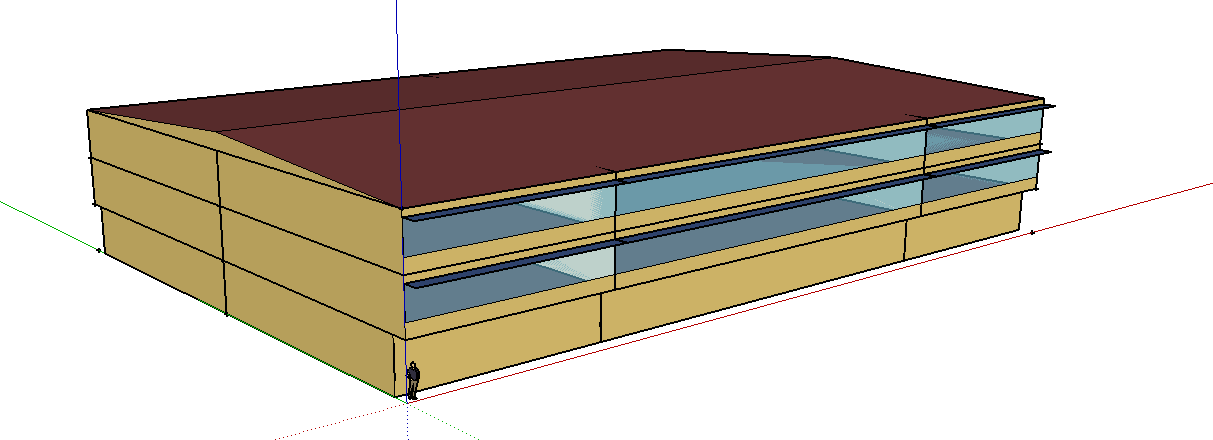

La introducción de la geometría se realiza a través del Sketchup. La alta calidad de Sketchup permite una definición cómoda y precisa del edificio a introducir.

Análisis de resultados

Además de obtener los resultados de cumplimiento del CTE-HE o la certificación energético se puede analizar el comportamiento energético del edificio. Para ello se disponen de múltiples gráficos, entre los que podemos destacar:

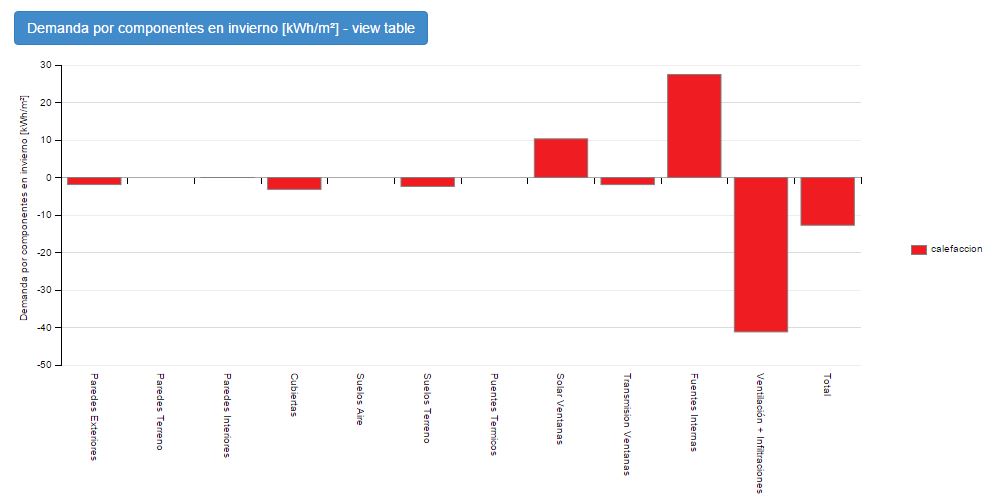

Componentes de la demanda

Mediante esta gráfica es puede observar cuales son los principales componentes de la demanda sobre los que actuar para mejorar el edificio:

Evolución de las temperaturas

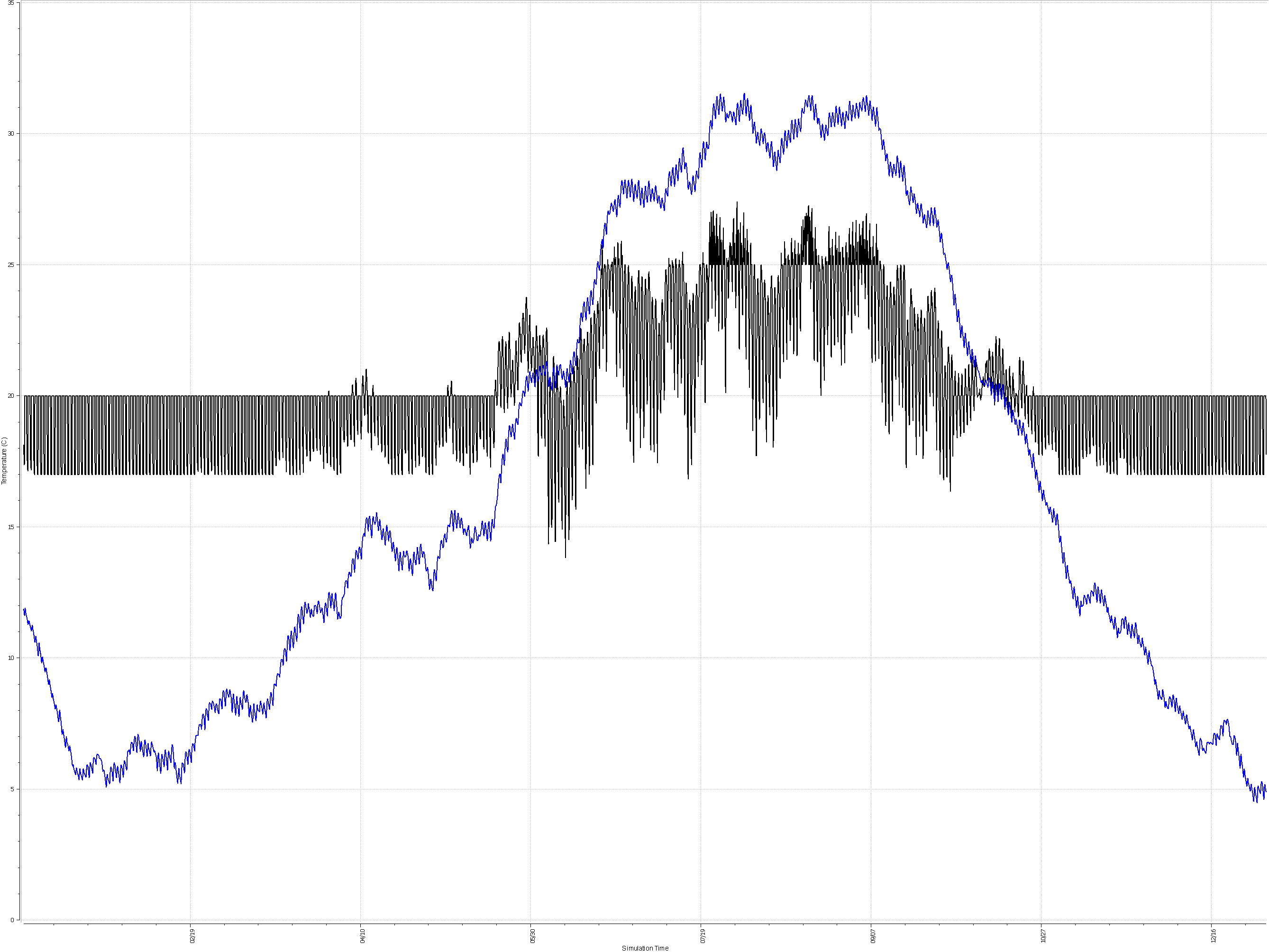

Entre las múltiples variables que podemos ver de forma horaria están las temperaturas en el interior de las zonas. Estas variables las podemos ver de forma temporal:

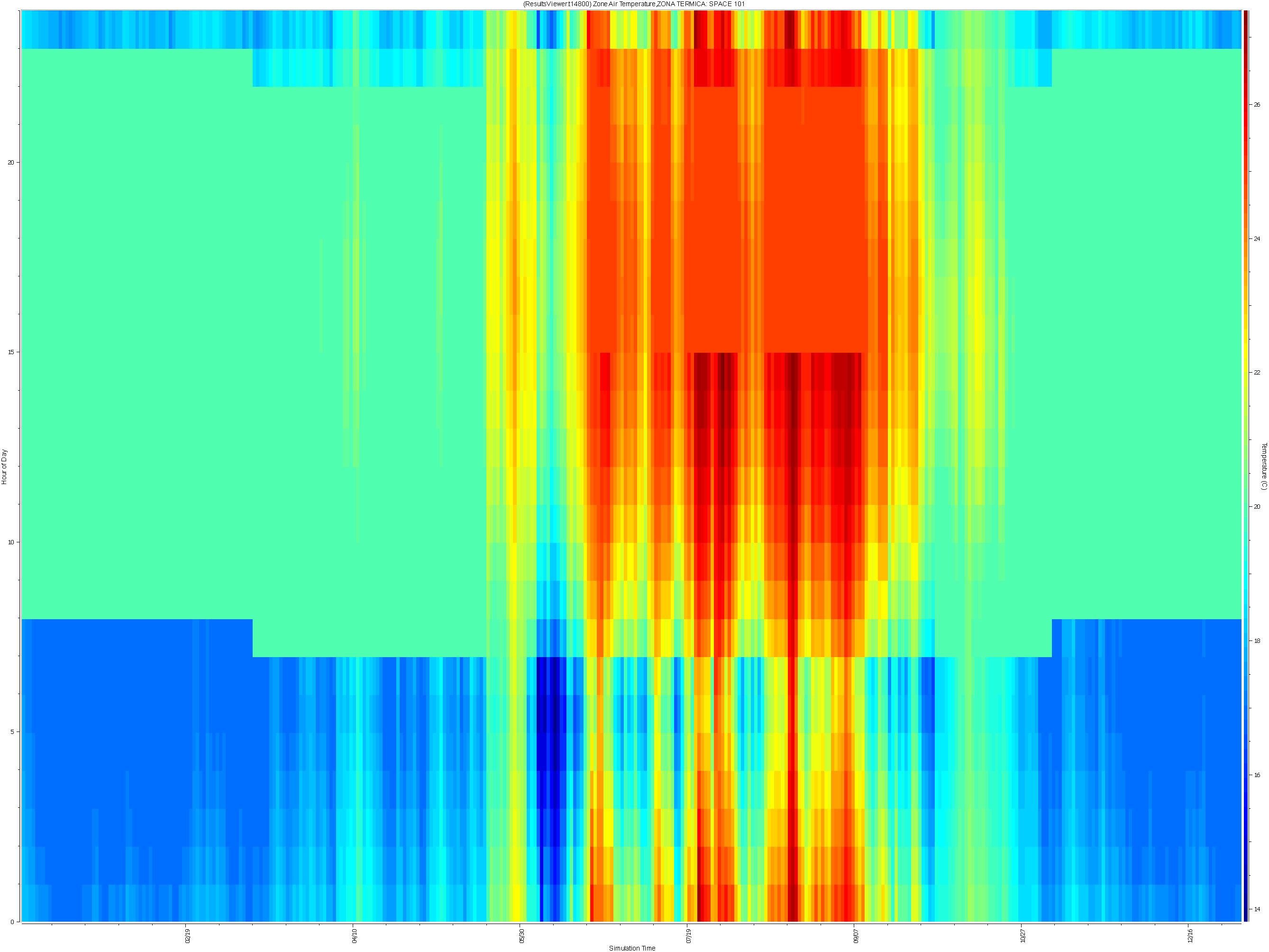

o en forma de flujo de calor:

Potencias instántaneas

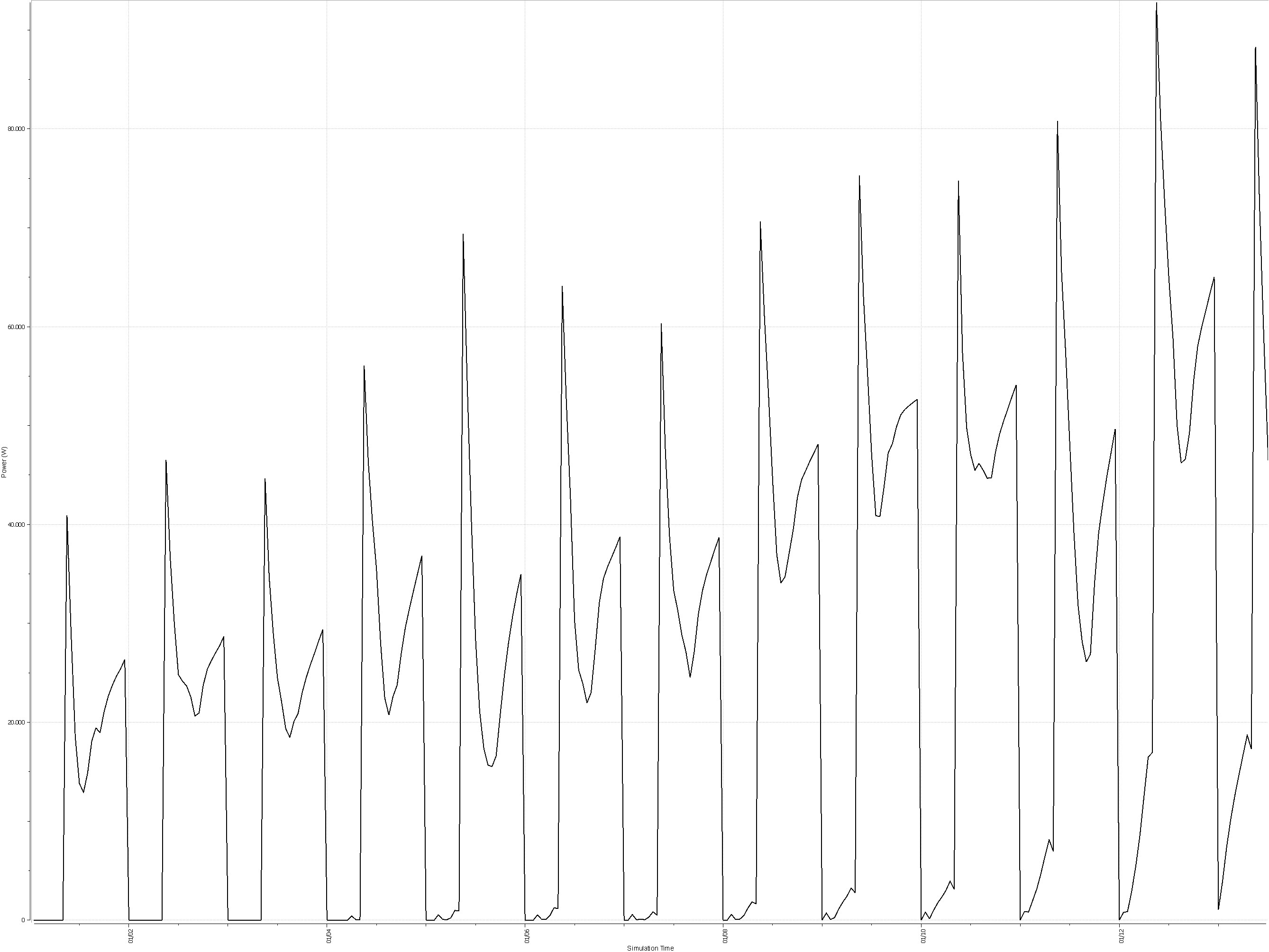

También se puede ver la evolución de potencia instantanea aportada por las calderas o enfriadoras:

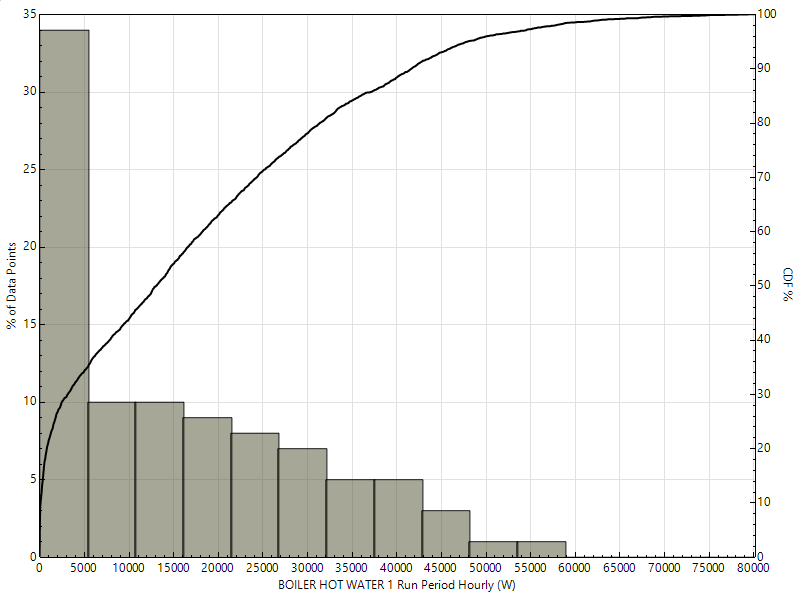

También se pueden sacar gráficas que muestren el número de horas en las que el generador ha estado en cada nivel de carga:





Videos demostrativos

Unos videos valen más que mil palabras...

En este video te mostramos como la geometría del edificio no sólo se introduce de una forma muy sencilla, sino que además, ¡se puede modificar!

Modificación de la geometria con OpenStudio.





Las herramientas desarrolladas por Efinovatic implementan los cálculos de verificación del HE0 y HE1:





Generación del edificio de referencia HE1 con OpenStudio.





Con esta herramienta no sólo nos limitamos a la tramitación administrativa, sino que nos permite estudiar nuestro proyecto:





Geolocalización del proyecto.







Manual



Gracias a Saint-Gobain ha sido posible preparar un manual que le permitirá fácilmente empezar a utilizar la herramienta.

Puede descargar el manual desde el siguiente link:



Descarga del manual.

La descarga e instalación del complemento SG SAVE

La descarga del complemento es libre (solo nos reservamos los derechos de formación sobre la herramienta) desde el siguiente link que apunta a la página del ministerio de energía, donde se encuentra en exposición pública:

Descarga complemento SG SAVE.

Este ejecutable, lo tiene que instalar una vez que haya instalado correctamente el Sketchup 2017 y el Openstudio 2.3.0.







Instrucciones para la descarga e instalación del Sketchup y el OpenStudio

Antes de la instalación del complemento SGSave es necesario haber instalado previamente los programas Sketchup y Openstudio. Las versiones actuales de estos programas solo están disponibles para ordenadores de 64 bits.



Instalación en ordenadores de 64 bits



La instalación en ordenadores  muy sencilla. Simplemente tiene que descargar e instalar el Sketchup desde la página web del desarrollador o desde el link de descarga directa:

Página web oficial del Sketchup.

Link descarga directa de Sketchp 2017 en Castellano.



La descarga del OpenStudio la puede realizar desde el siguiente link:

Link descarga directa de OpenStudio 2.3.0

El OpenStudio no está firmado digitalmente por lo que es posible que su programa antivirus le un aviso falso. Puede instalarlo con total tranquilidad.



Instalación en ordenadores de 32 bits

Desgraciadamente las versiones actuales de Sketchup y OpenStudio no están disponibles para ordenadores de 32 bits.





Comprobación de que la instalación es correcta

Instalación correcta del OpenStudio

Si la instalación de Sketchup y OpenStudio se ha realizado de forma correcta tiene que aparecer, dentro de Sketchup, el menú de "Extensiones" con dos opciones "OpenStudio" y "OpenStudio User Scripts"

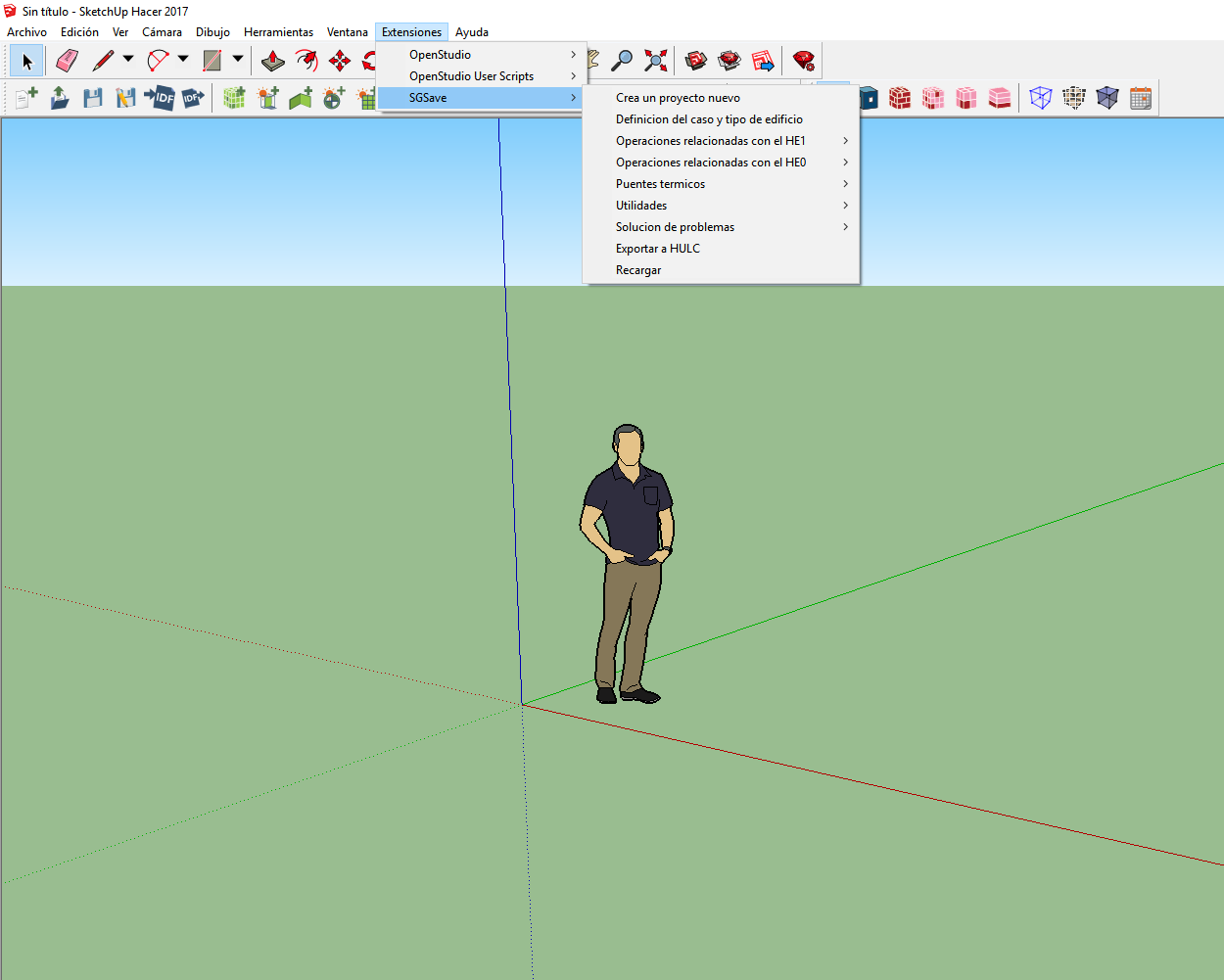

Instalación correcta del SG SAVE

Si la instalación del complemento SGSave se ha realizado de forma correcta dentro del menu "Extensiones", tienen que aparecer la opción "SG SAVE".
